锤式破碎机

适用物料多、应用范围广:

锤式破碎机系列产品适用于破碎各种中等硬度和脆性物料,如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等,被破碎物料的抗压强度不超过150兆帕,可广泛用于水泥、选煤、发电、建材、化工、冶金及复合肥等行业。

产品详情

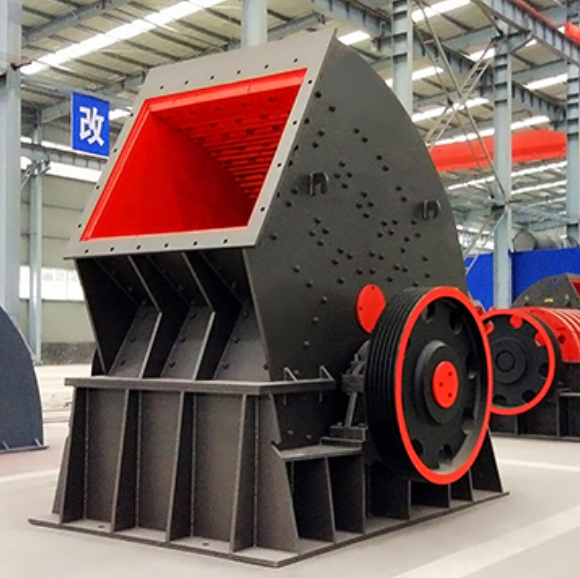

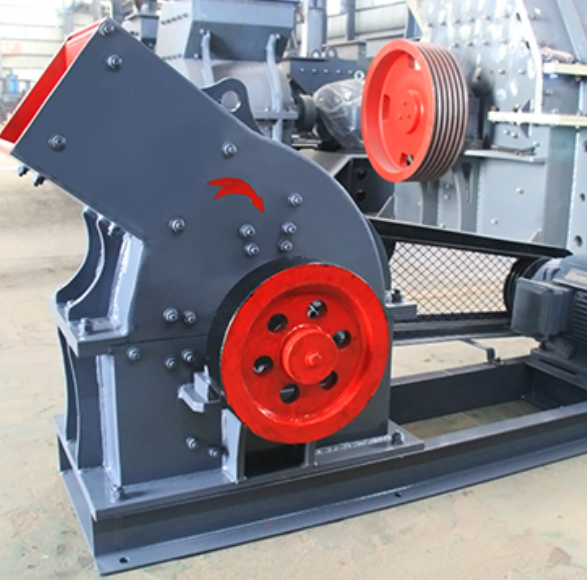

锤式破碎机产品介绍



      锤式破碎机大量应用于水泥厂、电厂等各个部门,所以,它的设计有着广泛的前景和丰富的可借鉴的经验。是利用高速回转的锤头冲击物料,使其沿自然裂隙、层理面和节理面等脆弱部分而破碎的一种机械。具备结构独特、配备高铬板锤、独特的反击衬板,适合硬岩破碎、高效节能,排料粒度大小可进行调节,并且具有破碎效率高等特点,是目前最行之有效的破碎设备。



锤式破碎机部件



1、机壳:机壳主要由上机体、下机座组成,机体和机座是焊接体,上机体开有进料口,机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,上机座前后面也对称的开有检修孔,下机座的左右两侧面都开有一个检修孔。



2、转子:头锤式破碎机转子由主轴、圆盘、锤架、销轴、锤头等组成,转子支承在两个调心滚动轴承上,圆盘上开有6个均匀分布的销孔,通过销轴将锤头悬挂起来。



3、主轴:主轴是支承转子的主要零件,在生产中一般将主轴的一端用带轮连接电动机,作为飞轮储存能量,使转子在运动中储存一定的动能。



4、锤头:锤头的质量、形状、和材质对设备生产能力有很大的影响,在选择锤式破碎机锤头时,应根据进料尺寸的不同适当选择。锤头是易损件,经常需要更换,为减少更换所需时间和劳动强度,生产中一般采用组合式锤头。



5、蓖条:蓖条多为一组尺寸相等的钢条,且截面形状为梯形。蓖条的排列形式是与锤头的运动方向垂直的,与转子的回转半径有一定的间隙的圆弧状,合格的产品通过蓖缝排出。



锤式破碎机产品优势



适用物料多、应用范围广:

      锤式破碎机系列产品适用于破碎各种中等硬度和脆性物料,如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等,被破碎物料的抗压强度不超过150兆帕,可广泛用于水泥、选煤、发电、建材、化工、冶金及复合肥等行业。



1、锤头设计合理、工作效率高



      锤式破碎机采用优质高孟钢,并经过严格的热处理工艺流程,从而得到单一的奥氏体组织,使用寿命与锰钢、道轨等原产品相比提高五倍以上,工作效率提高30%以上。



2、三重破碎、高效节能



      锤式破碎机的破碎方式,是能量带动锤头打击破碎,其次被锤头打击的物料高速撞击反击板,最后反击板反弹的石料再撞击被锤头击打过来的物料,共有三重破碎的力度,但消耗的只是带动锤头的那些能量,所以锤式破碎机可以更高效,更节能。



3、运行稳定、破碎效果佳



      锤式破碎机的设计造型美观、结构紧凑,每个部件都经过严格的筛选把关,可以实现长时间的正常运行,而且破碎比大,产品的粒度均匀,一般呈立方体形,不会出现过度破碎的现象。



4、破碎比大、产品均匀



      破碎比大(一般为10~25,高者达50),生产能力高;另外,,产品均匀,过粉碎现象少,单位产品能耗低,结构简单,设备质量轻,操作维护容易等。



5、配件材质耐磨度高、寿命长



      由于主要磨损件如锤头、破碎板等选用了优质的耐磨合金钢材料,采用先进的铸锻造加工和热处理工艺,因此使部件寿命大大延长。



锤式破碎机工作原理



      电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板,粉碎物料小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。

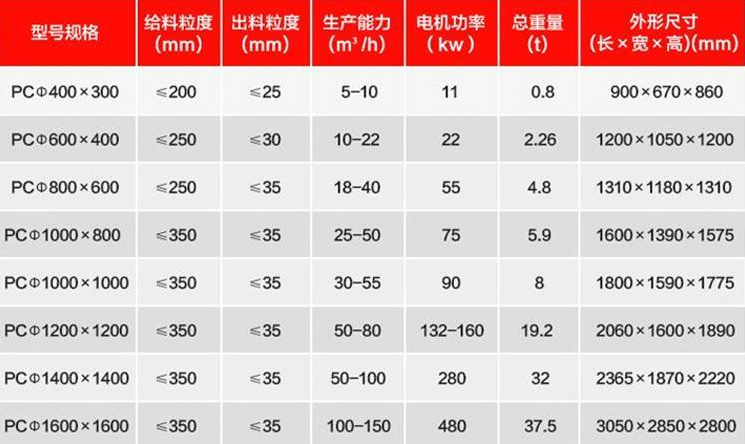

锤式破碎机型号参数
